RX型-菱形被动网

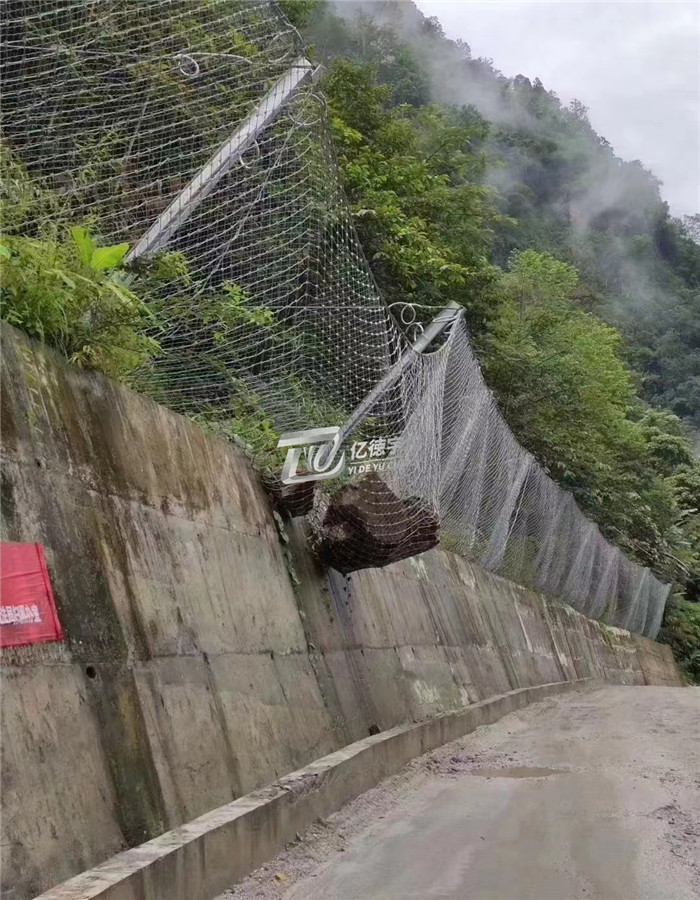

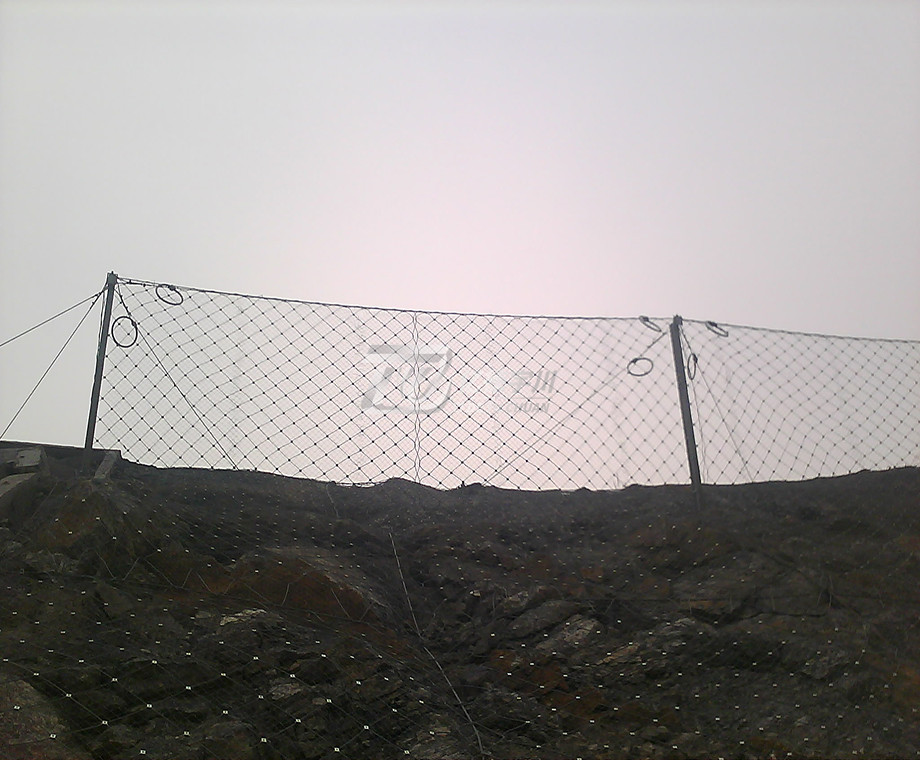

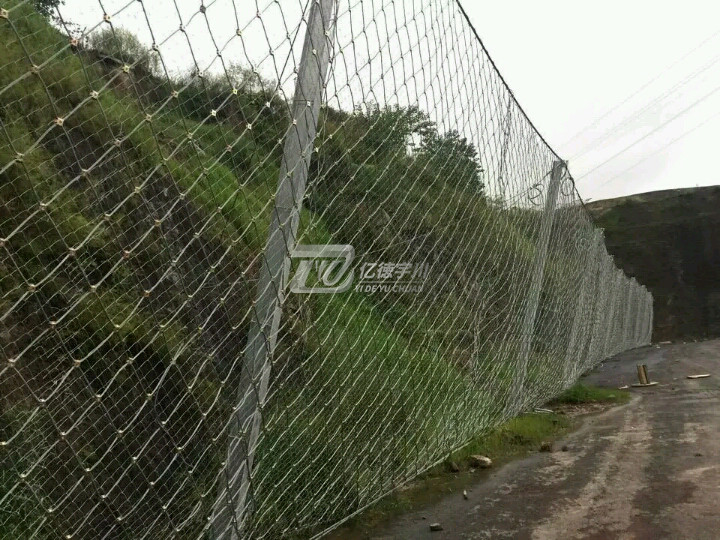

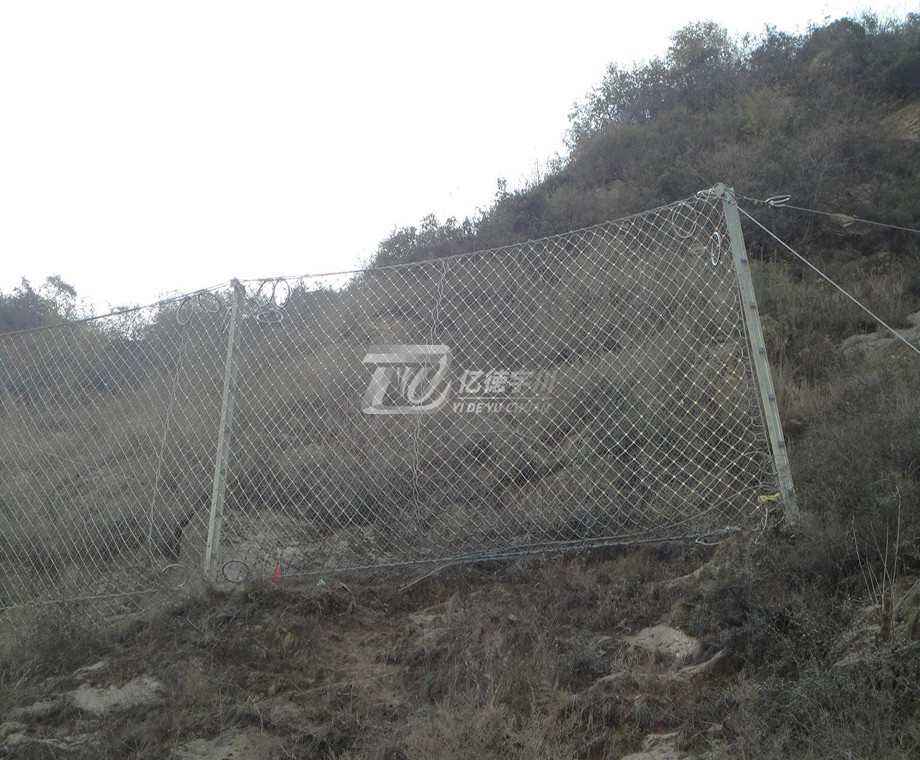

RX型-菱形被动防护网:属于菱形孔和缠绕性柔性被动防护网,柔性被动防护网是主动防护网组成sns柔性防护网系统的,主被动防护网的主要区别是:主动防护网是直接铺裹在需要防护的边坡山体上或者是碎石山体上,可以稳固山体。被动防护网是安装在边坡山体脚下隧道口坡面,和防护栅栏类似,这种被动网是等落石、滚石块、爆破飞石等滚落、把他们控制在一定范围内运动、从而减小其滚落工程中发生的动能来减小灾害的发生。

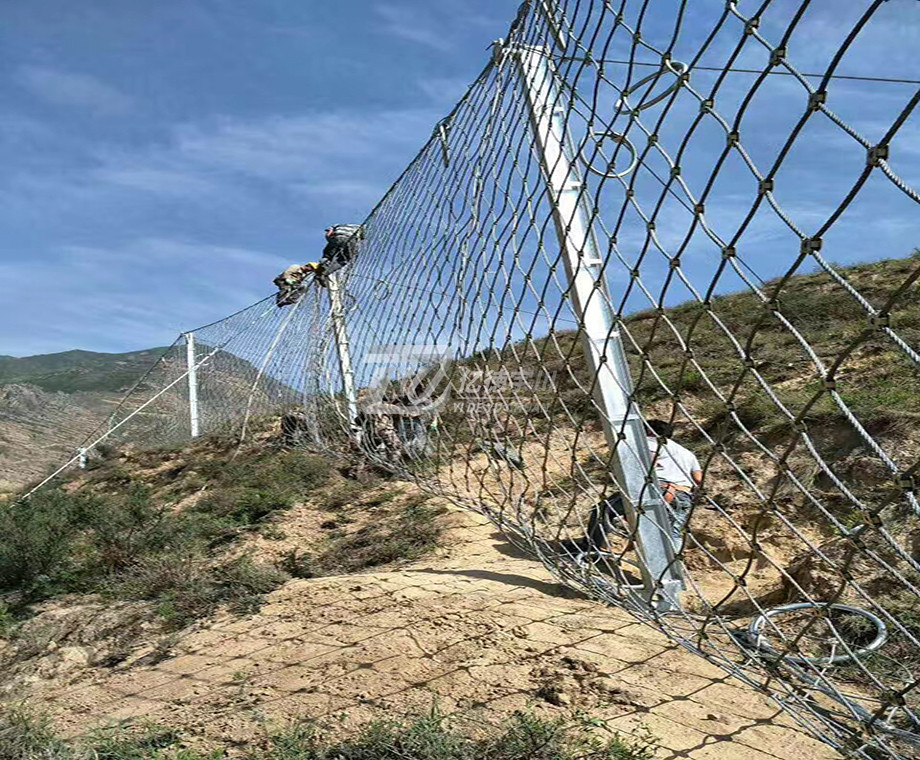

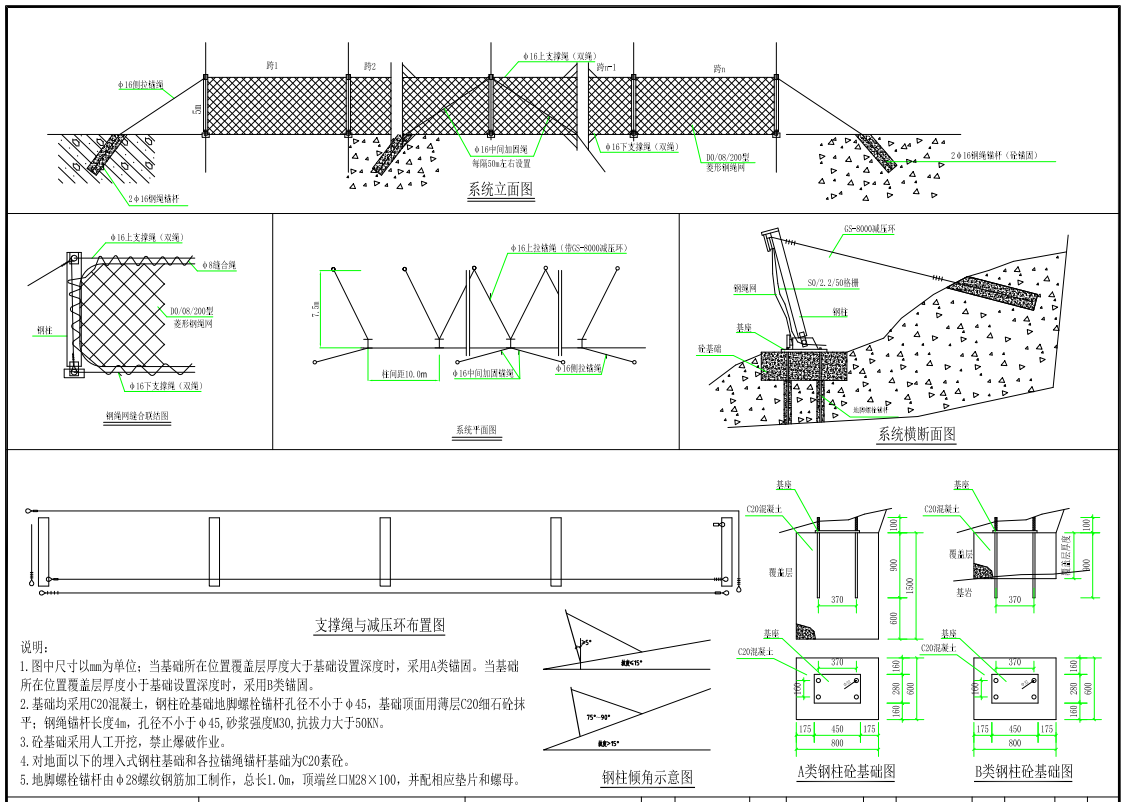

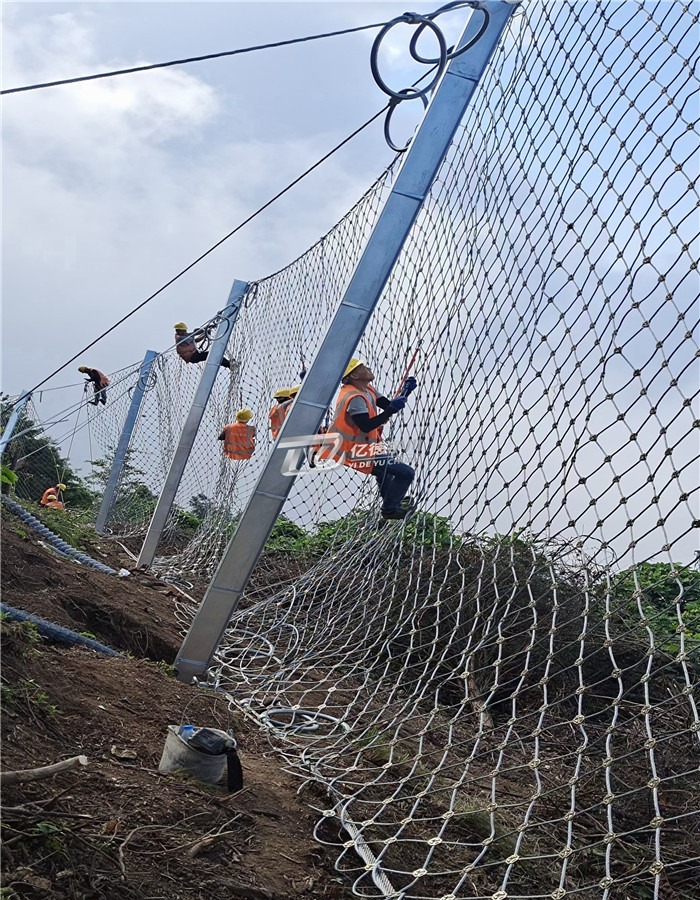

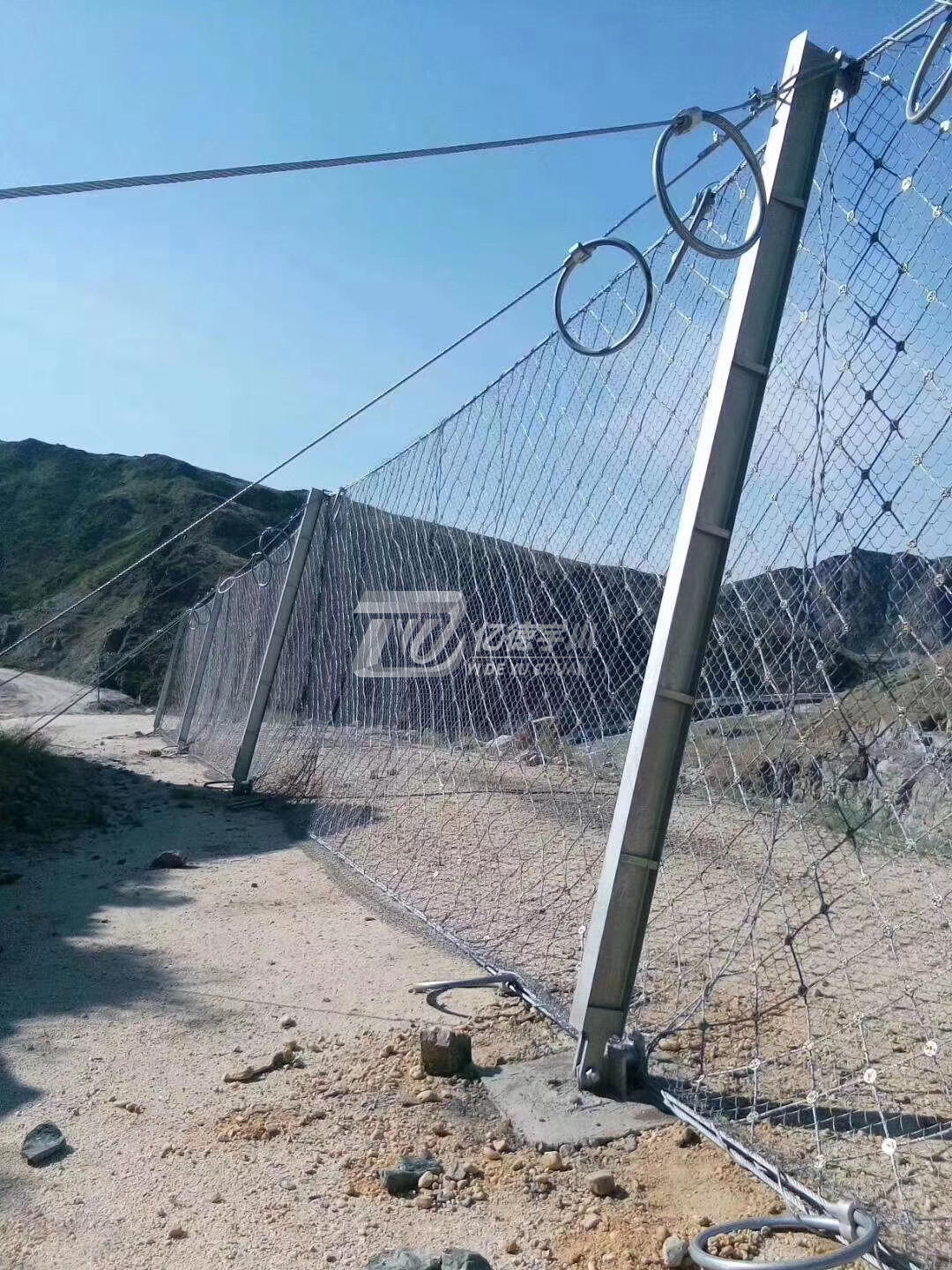

菱形柔性被动防护网施工注意事项:被动拦石网由钢立柱、基座、高强度菱形镀锌钢绳网、锚绳及锚固基础组成,钢立柱间距10m(可根据图纸改变柱间距)拦石网的高度一般为3m-7m(可根据图纸定做)施工时根据现场地形实际情况对位置和标高进行适当调整。锚杆施工前,应根据设计要求和允许调整原则定好孔位。钢柱的倾角应满足设计和施工要求,误差为正负5°,不满足要求的可重新调整或增设下拉锚绳。对于仰角大于45°的陡坡,施工时宜搭设施工脚手架或者作业平台。拦石网钢柱基础,尽量采用人工开挖,必要时采用小药量控制爆破,并做好施工防护。

柔性被动防护网可以有效的防护山体崩塌、垮塌、滑坡等地质灾害,拦截滚石、爆破飞石等并将其控制在一定范围内运动,有效减小或者是防止其造成人员伤亡和财产损失。华海源厂家生产的柔性被动防护网,质量有保证,常用规格备有现货,发货及时,可以根据客户的订购数量进行现场免费指导安装。

我要咨询
  • SNS被动防护系统简介

    产品构成

    由钢丝绳网、钢丝环形网 (需拦截小块落石时附加一层钢丝格栅)、固定系统(锚杆、拉绳、基座和支撑绳)、减压环和钢柱四个主要部分构成,对所防护的区域形成面防护,从而阻止崩塌岩石土体的下坠,起到边坡防护作用。前者为其特征构成,其防护能量一般为250KJ-2000KJ,特殊设防护高达5000KJ,被动系统根据其防护能量,结果形成和特征构成的不同分为三类18种型号,最常用的为RXI-100型。在设计不仅考虑了易于安装,同时还考虑了在像悬崖这样的恶劣条件下能实现这种安装,即用最少量的锚固和最少量的开挖来实现最快速简便的施工安装,为适应建筑业的工厂化发展趋势,系统部件全部实行标准化的工厂生产,现场施工除少量的以描杆安装为主的基础施工外,主要为积木式的装配作业,施工安装和维修人员仅需要少量常见简单机具即可进行系统的安装=维修和部件更换。

    产品质量标准需符合“中华人民共和国交通行业标准《JT/T1328-2020》


    产品特性

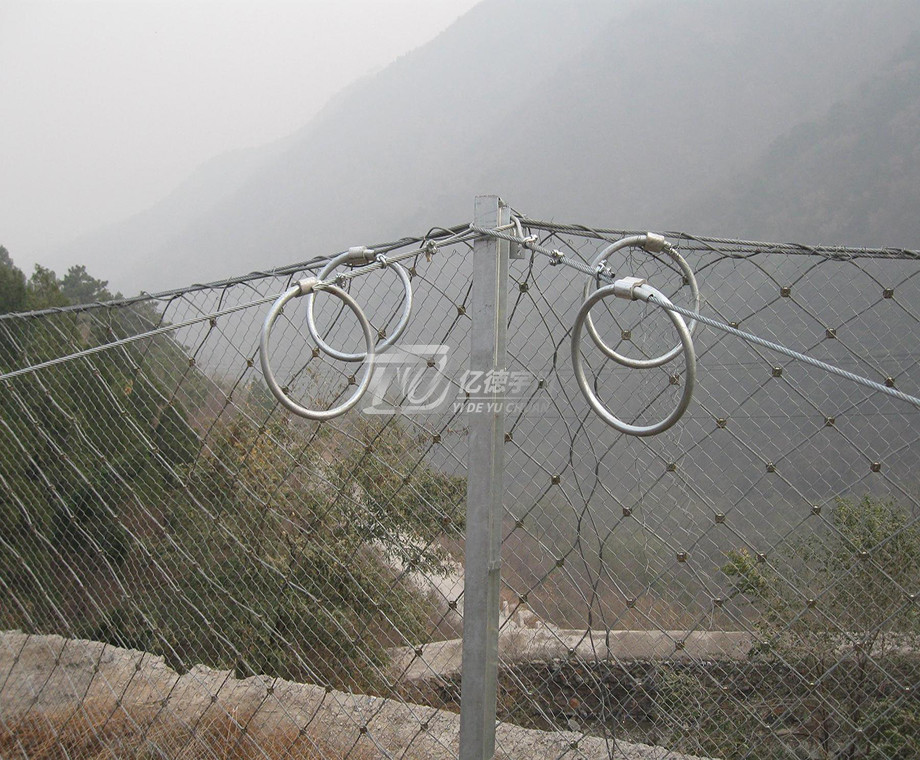

    系统的柔性和拦截强度足以吸收和分散传递预计的落石冲击动能,消能环的设计和采用使系统的抗冲击能力得到进一步提高.与刚性拦截和砌浆挡墙相比较,改变了原有施工工艺,使工期和资金得到减少.

    系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能,减压环的设计和采用使系统的冲力得到进一步提高。


    被动防护系统特点


    1、适应各种高边坡、高切坡滚石、危岩落石地形

    2、工程安装快捷易用,施工干扰小

    3、工程对山体环境影响低

    4、系统寿命长,可达30-50年

    5、超强的柔性和强度,防护能力强


    被动防护性系统安装流程图


    测量定位-基础开挖-基座安装-钢柱及上、下、侧拉绳安装--上下支撑绳安装-钢绳网(环形网)安装-格栅安装-验收

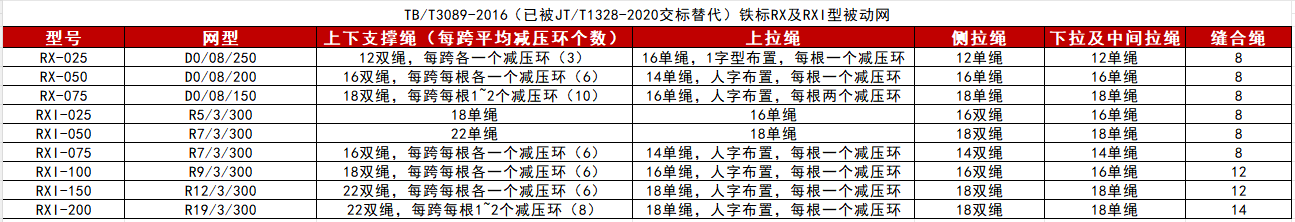

  • 表1 被动菱形网的常见规格及其构件和


    型号网型上/下支撑绳(每跨平均减压环数)上拉锚绳侧拉锚绳下拉及中间目拉锚绳缝合绳
    RX-025DO/08/250Φ12双绳,每跨哥1个减压环(3)Φ16单绳,“1”字形布置,每根1个减压环Φ12单绳Φ12单绳Φ8
    RX-050DO/08/200Φ16双绳,每跨每根各一个减压环(6)Φ14单绳,“人”字形布置,每根1个减压环Φ16单绳Φ16单绳Φ8
    RX-075DO/08/150Φ18双绳,每跨每根各1/2个减压环(10)Φ16单绳,“人”字形布置,每根2个减压环Φ18单绳Φ18单绳Φ8

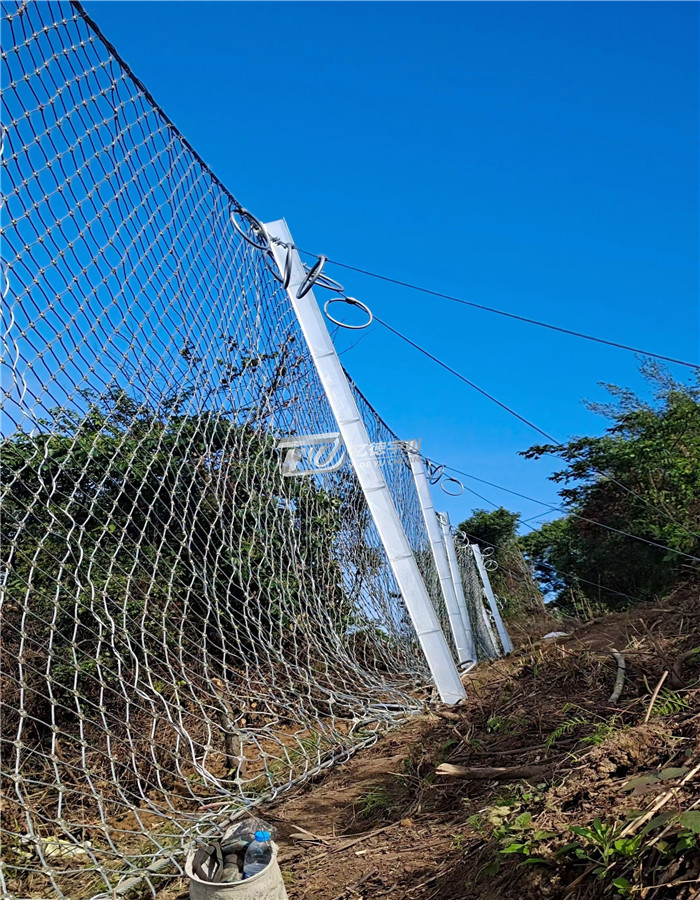

细节展示
细节彰显品质 匠心成就典范
